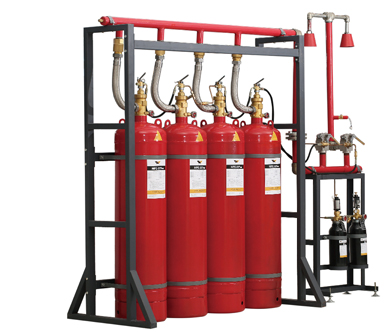

內貯壓七氟丙烷滅火系統 HFC-227ea The Reservoir Pressure Automatic Fire Extinguishing System |
 |
|
七氟丙烷（HFC-227ea）是一種以化學滅火為主，兼有物理滅火作用的潔凈氣體滅火劑，（化學滅火：鹵素原子活性基中以氟的自由基半徑最小，能很好的捕捉燃燒中活性基H+和OH-；物理滅火：主要是冷卻作用）；七氟丙烷在常溫下氣態，無色、無味、低毒不導電、不污染被保護對象，這對搶救性保護精密電子設備及貴重物品是有利的；儲存空間小，臨界溫度高，臨界壓力低，在常溫下可液化儲存；施放后不含粒子或油狀殘余物，對大氣臭氧層無破壞作用（ODP值為零），在大氣層停留時間為31~42年，符合環保要求；七氟丙烷的無毒性反應（NOAEL）濃度為9%，有毒性反應（LOAEL）濃度為10.5%，七氟丙烷的設計濃度一般小于10%，對人體安全。 |
 |
系統技術參數
|
產品型號 |
QMQ4.2/90N-SA |
QMQ4.2/120N-SA |
QMQ4.2/150N-SA |
|
七氟丙烷滅火劑瓶組儲存壓力 |
4.2MPa |
||
|
滅火劑瓶組容積 |
90L |
120L |
150L |
|
滅火劑瓶組監測 |
壓力表 |
||
|
滅火劑瓶組密封形式 |
膜片密封 |
||
|
N2驅動氣體瓶組容積 |
4L |
||
|
N2驅動氣體瓶組監測 |
壓力表 |
||
|
驅動氣體瓶組密封形式 |
膜片密封 |
||
|
系統啟動方式 |
自動、電氣手動緊急啟動、機械應急手動和緊急停止四種控制方式 |
||
|
瓶架形式 |
單排列、雙排列 |
||
|
滅火方式 |
全淹沒 |
||
|
使用環境溫度 |
0℃~+50℃ |
||
|
系統延時啟動時間 |
0~30s |
||
|
啟動電壓、電流 |
DC24V，1.5A |
||
|
滅火劑瓶組顏色 |
紅 |
||
|
N2驅動氣體瓶組顏色 |
黑 |
||
|
瓶架顏色 |
灰 |
||
|
滅火劑儲瓶 |
焊接 |
||
|
驅動氣體儲瓶 |
高壓無縫 |
||
|
重量 |
|
|
|
|
單排列瓶組尺寸 |
H=1750mm L=n*400+320mm W=850mm |
H=2050mm L=n*400+320mm W=850mm |
H=2000mm L=n*440+340mm W=880mm |
|
雙排列瓶組尺寸 |
H=1750mm L=n*400+320mm W=1140mm |
H=2050mm L=n*400+320mm W=1140mm |
H=2000mm L=n*440+340mm W=1200mm |
|
噴嘴公稱工作壓力（MPa） |
1.4±0.1MPa |
||
|
集流管安全泄放裝置動作壓力（MPa） |
7.2±0.36MPa |
||
|
集流管防腐 |
內外熱鍍鋅 |
||
|
儲存容器安全泄放裝置動作壓力（MPa） |
7.2±0.36MPa |
||

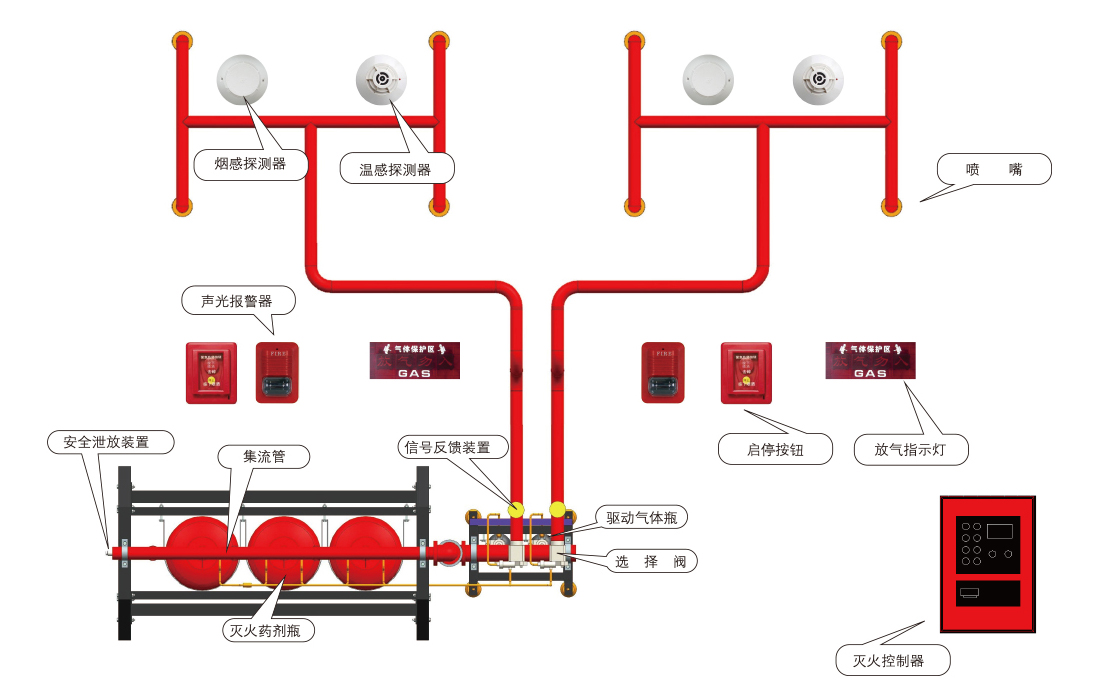

內貯壓式七氟丙烷組合分配氣體滅火管網軸側圖
內貯壓式七氟丙烷組合分配氣體滅火系統原理圖
